Durante décadas, o quadro sinótico ocupou uma posição de destaque nas centrais de operação dos edifícios. Instalado em salas técnicas e centros de controle, ele permitia visualizar o funcionamento de bombas, ventiladores, reservatórios, sistemas elétricos e diversos equipamentos essenciais à operação predial.
Era, sem dúvida, um símbolo da automação.
No entanto, à medida que os sistemas de gerenciamento predial evoluíram, uma pergunta passou a surgir com frequência nos novos empreendimentos: ainda faz sentido prever quadros sinóticos físicos em projetos de automação predial?
A resposta talvez não seja um simples “sim” ou “não”. Mas certamente merece uma reflexão.
O contexto em que o quadro sinótico surgiu
Para compreender esse debate, é importante lembrar que os primeiros sistemas de automação predial operavam em um cenário muito diferente do atual.
Computadores industriais eram caros e pouco difundidos. As redes de comunicação eram limitadas, o acesso remoto praticamente inexistente e as interfaces gráficas ainda bastante rudimentares.
Nesse contexto, o quadro sinótico representava uma solução extremamente eficiente. Por meio de lâmpadas indicadoras, chaves seletoras e representações gráficas fixas, era possível compreender rapidamente o estado geral da instalação.
Em muitos edifícios, o quadro sinótico era, na prática, o próprio sistema de supervisão.
O que mudou nos edifícios inteligentes
Nas últimas décadas, os Sistemas de Gerenciamento Predial (BMS – Building Management Systems) passaram por uma transformação significativa.
Hoje, é comum encontrarmos plataformas capazes de oferecer:
- supervisão gráfica em tempo real;
- acesso via navegador web;
- dashboards personalizados;
- registro histórico de eventos;
- análise de tendências;
- relatórios automáticos;
- gerenciamento de alarmes;
- acesso seguro por dispositivos móveis;
- integração com serviços em nuvem.
Em vez de uma representação física e estática do edifício, passou-se a utilizar interfaces digitais dinâmicas, atualizáveis e acessíveis a partir de diferentes pontos da operação.
O objetivo permanece o mesmo: oferecer visibilidade e controle. O que mudou foi a forma de fazê-lo.
Da rigidez à flexibilidade
Uma das principais limitações dos quadros sinóticos tradicionais é sua natureza fixa.
Edifícios mudam ao longo do tempo. Equipamentos são substituídos, áreas são reformadas, novas estratégias operacionais são adotadas e sistemas adicionais são incorporados.
Quando isso acontece, um quadro físico frequentemente exige intervenções como:
- alteração de legendas;
- substituição de placas;
- inclusão de novos componentes;
- modificações elétricas;
- atualização de esquemas gráficos.
Já em plataformas digitais, essas mudanças podem ser implementadas por meio de ajustes de software, preservando a aderência do sistema à realidade operacional do empreendimento.
Muito além do “ligado” e “desligado”
Outro aspecto importante diz respeito à quantidade e à qualidade das informações disponíveis.
Um indicador luminoso tradicional consegue informar, por exemplo, se determinado equipamento está ligado ou desligado.
Uma interface digital, por sua vez, pode apresentar simultaneamente:
- estado operacional detalhado;
- curvas de tendência;
- consumo energético;
- histórico de falhas;
- alarmes priorizados;
- procedimentos operacionais;
- indicadores de desempenho;
- comparativos entre períodos.
A supervisão deixa de ser apenas descritiva e passa a apoiar decisões baseadas em dados.
A operação já não está restrita a uma sala
Talvez uma das maiores transformações dos últimos anos tenha sido a mobilidade.
Antigamente, era necessário que o operador estivesse fisicamente diante do quadro para acompanhar o sistema.
Hoje, gestores, equipes de manutenção e operadores autorizados podem acessar informações por estações de trabalho, tablets ou smartphones, inclusive de forma remota e segura.
Essa capacidade tornou-se particularmente valiosa em edifícios distribuídos, redes hoteleiras, condomínios com administração centralizada e operações que demandam respostas rápidas.
Então os quadros sinóticos ficaram obsoletos?
Não necessariamente.
Existem aplicações nas quais a visualização física permanente ainda pode agregar valor.
Infraestruturas críticas, como hospitais, subestações elétricas, data centers, centrais de utilidades e determinadas plantas industriais, podem se beneficiar de representações simplificadas e de fácil interpretação, especialmente quando utilizadas como camada complementar de redundância operacional.

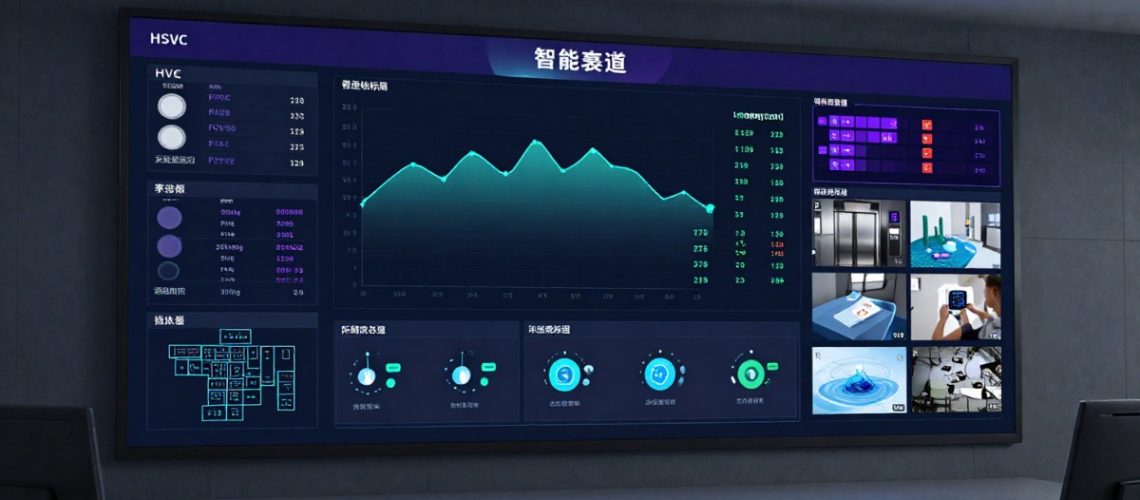

Entretanto, mesmo nesses ambientes, observa-se uma tendência crescente de substituição dos painéis estáticos por videowalls e dashboards digitais de grande formato.
Ou seja, a função permanece relevante. A tecnologia empregada para desempenhá-la é que está evoluindo.
Uma analogia simples
Uma forma didática de compreender essa transição é compará-la à evolução dos sistemas de navegação.
Durante muito tempo, os mapas impressos foram indispensáveis. Hoje, aplicativos digitais oferecem atualização constante, informações em tempo real e múltiplas camadas de inteligência.
O objetivo continua sendo orientar o usuário.
O meio utilizado é que se tornou mais eficiente, flexível e aderente às necessidades atuais.
O verdadeiro critério de decisão
Talvez a discussão não deva ser conduzida sob a ótica de “ter ou não ter um quadro sinótico”.
A pergunta mais adequada é outra:
Qual solução proporcionará a melhor experiência operacional ao longo dos próximos quinze ou vinte anos do empreendimento?
Em muitos casos, a resposta estará nas plataformas digitais de supervisão, capazes de acompanhar a evolução do edifício sem exigir intervenções físicas constantes.
Isso não significa desconsiderar a contribuição histórica dos quadros sinóticos. Pelo contrário. Eles cumpriram um papel fundamental na consolidação da automação predial.
Mas, assim como diversas tecnologias, também estão sendo convidados a evoluir.
Nos edifícios inteligentes do presente — e, sobretudo, do futuro —, a supervisão tende a ser cada vez mais conectada, dinâmica, acessível e orientada por dados.
A inteligência predial não está necessariamente em uma parede repleta de LEDs. Ela está na capacidade do sistema de transformar informações em decisões mais rápidas, seguras e eficientes para quem opera o edifício todos os dias.
